ICT Tester

ICT = IN CIRCUIT TERSTER













1. PERSONAL Computer Unit

       - CPU (Central Processing Unit)

       - Keyboard

       - Monitor

2.2. Machine Unit  :

       - Main Unit

       - Press Unit

3.3. Printer Unit











ICT adalah sebuah alat pengetesan tiap – tiap komponen di PCB,

tugas ini dilakukan selagi komponen berada dalam satu rangkaian,

yang artinya tiap – tiap part saling terhubung di PCB.







Tiga metode pengecekan utama :

1.1. Open Check           - Mendeteksi short solder.

2.2. Short Check           - Mendeteksi open solder/tidak tersolder.

3.3. Component Check  - Mengecek tiap – tiap komponen secara terpisah dan berurutan.



Jika ketiga pengecekan tersebut berhasil, maka PCB baru ditest dianggap PCB OK





Tetapi ICT bukanlah sebuah mesin yang sempurna,

ia hanya dapat mengecek kira – kira 90% dari PCB yang bagus.

Beberapa komponen mungkin tidak dapat dideteksi.

Terutama komponen – komponen yang berada pada rangkaian parallel



 contoh :



(X) Tidak Bisa dicek





ICT dapat mengecek :

1. Open (kaki part yang tidak tersolder) dan Short solder

2. Komponen rusak.

3. Komponen tidak terpasang atau kaki komponen tidak masuk.

4. Salah pasang komponen.

5. Salah arah pasang (Diode, Transistor, LED, ELCO dll).

6. Komponen pecah. Dan lain – lain.





1.





Pengukuran Resistor dalam Ohm ( W ).

1 Kilo Ohm (KW)    = 1000 Ohm (W)

1 Mega Ohm (MW) = 1000 Kilo Ohm (KW)





1=  1Nilai Digit pertama

2 2=  Nilai Digit kedua

33=  Nilai Digit warna ketiga (10 pangkat)

44=  Nilai Toleransi











Contor RESISTOR :

ØWarna Resistor adalah……… Coklat, Merah, Merah

     Nilai Resistor adalah         (1)      (2)      (2)



                                  =   12  X  102  = 12  X 100

                                  =   1200 Ohm (W) / 1,2 kOhm (W)



ØWarna Resistor adalah……… Kuning, Ungu, Hitam

     Nilai Resistor adalah          (4)      (7)     (0)



                                  =   47  X  100  = 47  X 1

                                  =   47 Ohm (W)



Notes :   100  = 1              103  =  1000 (1K)

             101  = 10            104  =  10000 (10K)

             102  = 100          10-1  = 0,10

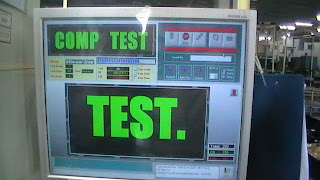

 Pembacaan pada monitor,

 saat (loading) proses cek PCB

Pembacaan pada monitor untuk mengindikasikan bahwa PCB "OK" cek

Pembacaan pada monitor untuk mengindikasikan bahwa PCB tersebut "NG" (terdapat masalah)

Plendz Tak Ingatkah Kau Tentang Aku??

Kapankah aku akan bertemu denganmu
Kau pergi tanpa ucapkan selamat tinggal,

Tanpa sepatah katapun..
Tanpa kecupan terakhir 'tuk akhiri kebersamaan ini


Aku tak tahu apa yang terjadi di antara kita
Aku tahu hatiku remuk saat ini
Dan mataku tak pernah berhenti melihat bayangmu, senyummu...

Kapankah terakhir kali kau memikirkanku
Ataukah kau telah menghapusku dari ingatanmu
Sering kuberpikir dimanakah salahkuu
Tak ingatkah kau
Alasanmu dulu mencintaiku
Alasan berjanji untuk selalu disisiku
Kasih, ingatlah aku sekali lagi...

Mechanism

Tape recorder merupakan penentu sebuah keberhasilan rekaman.
Prinsip kerja kerja tape recorder ialah penggubah bentuk signal dari signal listrik menjadi signal magnet dan atau sebaliknya.

Megnan magnet tersebut disimpan di permukaan pita magnetis (untuk jenis pita) yang berisi serbuk atau molekul magnetis dan atau sebaliknya baik untuk teknologi analog maupun teknologi digital.


a. analog tape recorder

Analog tape recorder mempunyai karakter noise level yang masih mengganggu pendengaran. Hal ini disebabkan karena molekul bahan pita yang berjajar sepanjang pita. Semakin halus molekulnya maka tingkat noise levelnya akan semakin rendah. Beberapa macam pita yang mempunyai noise levelnya rendah adalah pita fero okside, pita fero super, pita metal okside, dan pita chrome diokside. Kecepatan pita jenis seperti di atas berjalan dengan membatasi kekuatan medan magnet yang di cetak di atas pita sehingga mempengaruhi jarak/beda signal, noise (signal to signal ratio = S/N), dan dynamic range. Semakin tinggi kecepatan pita, maka semakin tinggi pula S/N.

 Tape recorder analaog mempunyai kelemahan pula yaitu wow flluter atau tingkat ketidak stabilan kecepatan perjalanan pita yang kurang stabil karena disebabkan oleh sistem mekanik seperti motor, pengontrol speed, presisi dari as, roda, karet, tape tension dan pengukurnya.

 Dalam tape recorder analog terdapat pengatur azimuth head.

Dolby dipergunakan untuk meningkatkan signal to noise ratio dan dinamic range. Pemakaian dolby adalah pada satu proses lengkap dari recording yaitu pada saat merekam dan play back. Dengan pemakaian dolby yang benar, maka dinamic range yang didapat meningkat sekitar 10 db pada dolby B dan sekitar 20 db pada dolby C. Dolby dapat disamakan dengan compresor ditambah expander, tetapi dolby bekerja khusus pada frekuensi-frekuensi tertentu dan pada level-level tertentu dan sudah patent secara international.

Melihat beberapa hal di atas, kelemahan tape recorder analog adalah signal noise to ratio dan dinamic rangenya kurang tinggi, tingkat distorsinya kurang memuaskan (di atas 1,5%), wow flutter, dan masalah kelambanan penanganan.

FUNGSI TOMBOL-TOMBOL PADA MECHANISM

•REC Rod : Berfungsi sebagai perekam pita kaset

•PLAY Rod : Berfungsi sebagai pendorong head base yang nantinya R/P head akan bersentuhan dengan pita kaset sekaligus sebagai penahan laju putaran pita kaset agar pita kaset berputar secara normal (sesuai dengan Std speed)

•REW Rod : Berfungsi sebagai pemutar pita kaset kearah berlawanan/belakang dengan cepat

•FF Rod : Berfungsi sebagai pemutar pita kaset kearah depan dengan cepat

•STOP Rod : Berfungsi sebagai penghenti/penetral semua aktifitas Rod yang difungsikan

•PAUSE Rod : Berfungsi sebagai penahan sementara laju putaran pita kaset

•SYNCRO START (mechanism double deck) : Berfungsi sebagai penyelaras/menyamakan putaran pita kaset deck 1 dengan deck 2 (dilakukan pada saat akan merekam dengan menggunakan 2 buah pita kaset)

*Rod (tombol)

•R/P Head :

   “R (record)” Berfungsi sebagai pengubah signal listrik menjadi signal magnetis
                        (merekam kedalam pita kaset)

    “P (play)” mendeteksi signal magnetis yang terekam pada pita kaset,
                      kemudian mengubahnya menjadi signal listrik

•Erase Head : Berfungsi sebagai penghapus pita kaset

•Pinch Roler : Berfungsi sebagai penahan laju pita kaset

R/P Head Stereo = pada bagian atas Head terdapat 4 pin

R/P Head mono   = pada bagian atas Head terdapat 2 pin

R/P Head

PENGECEKAN MECHANISM



•HEAD AZZIMUTH :

–Untuk mechanism yang menggunakan jenis R/P Head “Mono”
  pengecekan azzimuth menggunakan Test tape QZZ-CAA (6.3 kHz)

–Untuk mechanism yang menggunakan jenis R/P Head “Stereo”
   pengecekan azzimuth menggunakan Test tape QZZ-CAB (8 kHz)

–

Adjust screw azzimuth : untuk memposisikan R/P Head agar sejajar dengan pita kaset



 WoW & Speed

•

–Wow & Flutter :

  Untuk mengetahui getaran/fluktuasi dari putaran motor &  gear pada mechanism
  “ Std Wow dibawah 0.20% “

–Speed :

 Untuk mengetahui kecepatan putaran motor yang sudah distandarkan (2940~3060Hz)

 –Instrument yang digunakan “WOW & Flutter meter” –

 Test tape yang digunakan QZZ-CWAT (3 kHz)

–Wow :

  Pergetaran komponen yang berjangka panjang (biasanya dapat terdengar suara bergetar)

   fluktuasinya diatas 0.5 ~ 10 Hz

–Flutter :

 Pergetaran / ayunan komponen yang berjangka pendek

   dan biasanya terdengar suara kotor/noise, fluktuasinya diatas 10Hz





–Hal-hal yang menyebabkan terjadinya WOW antara lain adalah

–

  a) Kelancaran putaran motor

  b) Kesetabilan perputaran kapstan/roller

  c) Tingkat presisi dari flywheel

  e) Tingkat presisi dari belt (karet pemutar)

Std WOW yang paling baik adalah dibawah 0.1%



Cek Torque (kekuatan fungsi dari reel table & takeup table)

•

–Play torque : Untuk mengetahui laju/kekuatan putar/tarik dari takeup table Play

    (Std: 30 gr/cm ~ 55gr/cm gunakan Test Tape SRK-CTL)



–Fungsi stop : pada Rod PLAY,Rew & FF : Untuk mengetahui kekuatan putar/tarik dari reel table ketika pita kaset habis (Std :70 gr/cm ~ 125 gr/cm Test tape yang digunakan SRK-CTF )



–Play Tension : Untuk mengetahui kekuatan putar/tarik dari reel table Play

    (Std :70 gr/cm ~ 125 gr/cm Test tape yang digunakan SRK-DM300)



–

–Back Tension : Untuk mengetahui laju/kekuatan putar/tarik dari reel table Play saat berbalik arah

    (Std 2gr/cm ~ 4.5 gr/cm gunakan Test Tape SRK-CTW)



–FUNGSI "CUE" FF  & Rev/Rew:

   Untuk mengetahui suara decit yang ditimbulkan akibat terangkatnya/berkurangnya tekanan terhadap pita kaset

   (Gunakan Pita kaset yang berisi suara/lagu),



Cara pengecekanya :

   pada saat posisi knob Play dalam posisi ditekan/sedang memutar kaset, tekan knob FF/Rew tanpa harus menormalkan posisi knob Play

PITA KASET

KASET

 Kaset menggunakan "magnetic tape", yaitu,
sebuah pita plastik yang dilapisi dengan partikel magnet halus,



Compact Cassette, yang biasa disebut kaset, pita kaset, atau tape adalah media penyimpan data yang umumnya berupa lagu.

Berasal dari bahasa Perancis, yakni cassette yang berarti "kotak kecil".Kaset berupa pita magnetik yang mampu merekam data dengan format suara. Kaset terdiri dari kumparan-kumparan kecil.
Kumparan-kumparan dan bagian-bagian lainnya ini terbungkus dalam bungkus plastik berbentuk kotak kecil berbentuk persegi panjang.


Materi magnet original pada kaset adalah gamma ferik oksida (Fe2O3).Pada 1970, Perusahaan 3M telah mengembangkan kobalt yang dikombinasikan dengan lapisan ganda untuk meningkatkan level output pita kaset secara keseluruhan.

Produk ini dipasarkan dengan label “High Energy” di bawah brand Scotch.Di saat yang sama, BASF memperkenalkan kromium dioksida (CrO2) yang pelapisannya menggunakan magnetit (Fe3O4).Pada tahun 1974, TDK memperkenalkan [[avylin]] yang terbukti sangat sukses.

Pada tahun 1979, akhirnya 3M memperkenalkan partikel metal murni yang dinamakan metafine.Sedangkan kaset-kaset yang sekarang umum dijual terdiri dari ferik oksida dan kobalt yang dicampur dan diproses, karena sangat jarang ada kaset yang dijual yang menggunakan CrO2 murni sebagai lapisannya.



Jenis-jenis TEST TAPE yang digunakan dalam pengecekan mechanism (diAudio)

• •QZZC-AA : Cek azzimuth (mono) ; 6.3 kHz
• •QZZC-AB : Cek azzimuth (stereo) ; 8 kHz
• •QZZC-WAT : Cek wow & flutter dan speed ; 3 kHz
• •QZZC-FE : Cek Frequency response ; 6.3 kHz, 125 Hz, 315 kHz
• •QZZC-FI : Cek Frequency response ; 8 kHz, 1 kHz, 125 Hz
• •QZZC-LA : Cek frequency response ; 315 Hz
• •SWEEP TAPE : Cek BBD (untuk mengetahui suara sember yang ditimbulkan dari cabinet,speaker atau kondisi pemasangan dari part yang kurang sempurna)
• •SRK-CTF : Cek fungsi auto stop ; 70 gr/cm ~ 125 gr/cm
• •SRK-CTW100 : Cek fungsi kekuatan/laju putaran reel & takeup table ; 2gr/cm ~ 4.5gr/cm



Perawatan dan cara penyimpanan Test Tape

• •Hindarkan / jauhkan pita kaset dari bahan / part yang menggandung medan magnet                                   (speaker & obeng besi yang mengandung magnet)•
• Letakkan pita kaset yang terhindar dari debu / area yang memungkinkan debu dapat  mengenai pita kaset (beri pelindung kaset)
